1 氣動助力機械手的原理和結構
正確操作氣動平衡助力機械手設備對操作人員和整個生產過程發揮著重要的作用，我們需要對設備的組成和每個組成部分的工作原理進行充分的了解。氣動平衡助力機械手具有操作簡單，省時省力安全度高等特點，對于提高生產中的效率和提高產品質量有著重要的作用。
1.1 氣動平衡助力機械手的結構

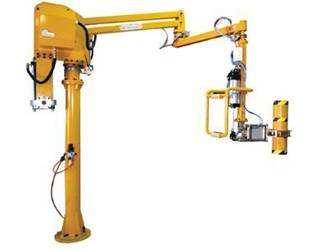

助力機械手設備主要由平衡吊主機、抓取夾具及安裝結構等部分組成。平衡吊主機是進行重物在空中保持沒有重力作用的設備。抓取夾具是進行工價抓取以及運輸?shù)脑O(shè)備。安裝結構是指根據要求用來支撐整套裝置的部分。不同行業對助力機械手設備的要求不一樣，為了滿足各個行業實現重物轉移的操作，市場上推出了不同類型的平衡吊機。根據助力機械手工作原理的不同，分為臂桿式和軟索式兩種，按照裝置系統所采用基座不同，分為落地固定式、落地移動式、懸掛固定式、懸掛移動式、附墻式等幾種方式。氣動平衡助力機械手設備分為立柱式和懸掛式兩種結構，平衡助力機械手主體結構有三個轉動節點，一個節點可以沿著自身的軸線轉動360°，一個節點可以轉動300°，另外一個節點可以自由的轉動。一般一個氣動平衡助力機械手的氣動平衡吊的平衡點，是由重載平衡和空載平衡組成的，前者負責平衡吊上重物的平衡，后者負責平衡吊上沒有物體時的平衡。無論是有載物的情況下，還是沒有載物體的情況下，兩者都處于平衡狀態。利用外力便可實現重物的下降或提升。
